Nelle fotocamere reflex (DSLR), lo specchio e il pentaprisma sono componenti essenziali che fanno parte del sistema ottico di mirino, permettendo al fotografo di vedere esattamente ciò che sarà catturato dal sensore attraverso l’obiettivo. Entrambi lavorano insieme per fornire un’immagine chiara e correttamente orientata nel mirino ottico.

Specchio

Lo specchio è un componente fondamentale nelle fotocamere reflex a obiettivo singolo (SLR e DSLR). Si trova all’interno del corpo della fotocamera, posizionato ad un angolo di 45 gradi rispetto al sensore e all’obiettivo.

Caratteristiche dello Specchio

1. Posizione e Funzione
   • Quando l’otturatore è chiuso, lo specchio riflette la luce che passa attraverso l’obiettivo verso l’alto, inviandola verso il pentaprisma e quindi al mirino ottico. Questo permette al fotografo di vedere un’immagine reale e luminosa del soggetto inquadrato.
2. Movimento dello Specchio
   • Durante lo scatto, lo specchio si solleva rapidamente, liberando il percorso della luce in modo che questa possa raggiungere il sensore della fotocamera. Questo processo è noto come movimento dello specchio o flipping mirror.
   • Dopo lo scatto, lo specchio ritorna immediatamente nella sua posizione originale per consentire al fotografo di inquadrare di nuovo la scena.
3. Effetti del Movimento dello Specchio
   • Il movimento dello specchio può causare una leggera vibrazione, nota come “mirror slap”, che può potenzialmente influenzare la nitidezza dell’immagine, soprattutto a velocità dell’otturatore molto lente. Alcune fotocamere avanzate hanno la funzione Mirror Lock-Up (blocco dello specchio) per ridurre questo effetto.
4. Specchi Secondari
   • Alcune fotocamere reflex possono avere anche specchi secondari che riflettono la luce verso il modulo di messa a fuoco automatica (AF), consentendo una messa a fuoco precisa anche durante l’inquadratura.

Pentaprisma

Il pentaprisma è un blocco di vetro solido, di forma pentagonale, situato nella parte superiore del corpo della fotocamera reflex. È responsabile della correzione dell’orientamento dell’immagine riflessa dal sistema dello specchio, rendendo l’immagine visibile nel mirino esattamente come appare nella realtà.

Caratteristiche del Pentaprisma

1. Correzione dell’Immagine
   • Quando la luce riflessa dallo specchio raggiunge il pentaprisma, essa viene deviata e riflessa più volte all’interno del prisma. Questo processo corregge l’inversione laterale (sinistra/destra) dell’immagine riflessa che si verifica nel sistema dello specchio.
2. Immagine Luminoso e Nitida
   • Il pentaprisma fornisce un’immagine luminosa e nitida nel mirino. Essendo un pezzo di vetro solido, consente una trasmissione della luce superiore rispetto ad altri sistemi di mirino (come il pentaspecchio), rendendo il mirino particolarmente utile in condizioni di scarsa illuminazione.
3. Pentaspecchio vs. Pentaprisma
   • Nelle fotocamere di fascia medio-bassa, al posto del pentaprisma viene spesso utilizzato un pentaspecchio, che è un sistema di specchi disposti in modo da replicare l’effetto del pentaprisma. Tuttavia, il pentaspecchio è più leggero ed economico ma meno efficace nella trasmissione della luce, producendo immagini nel mirino leggermente meno luminose e nitide rispetto a un pentaprisma.
4. Durabilità e Qualità Costruttiva
   • Il pentaprisma è robusto e contribuisce al peso complessivo della fotocamera. Le fotocamere professionali di alta gamma utilizzano pentaprismi di qualità superiore per assicurare la massima fedeltà ottica e robustezza.

Funzionamento Combinato di Specchio e Pentaprisma

1. Percorso della Luce

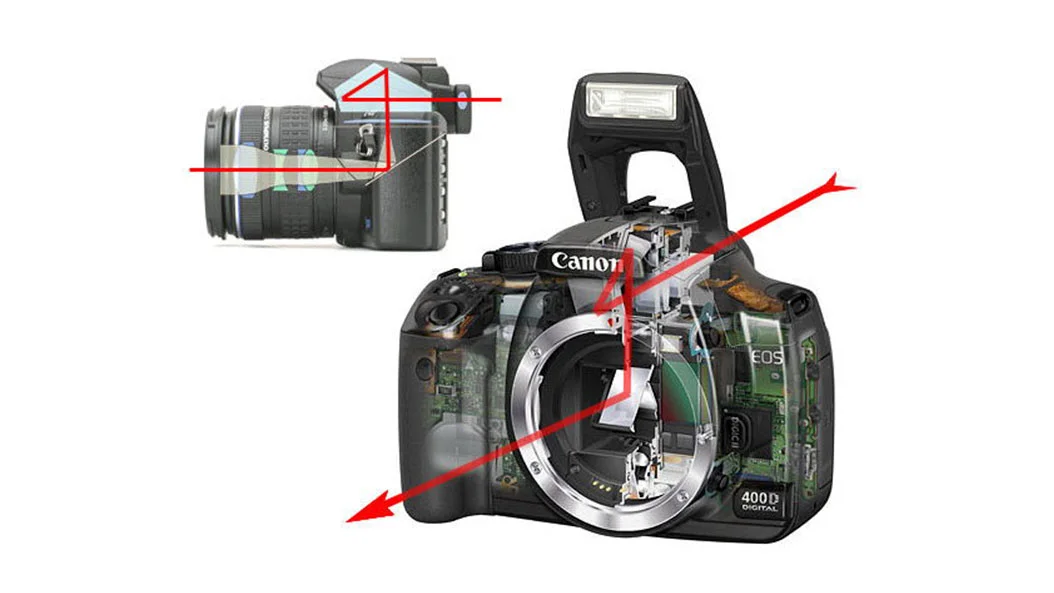

   • Quando il fotografo guarda attraverso il mirino ottico, la luce entra nell’obiettivo, passa attraverso il diaframma, viene riflessa dallo specchio verso l’alto, entra nel pentaprisma, e infine viene riflessa verso il mirino ottico.
2. Visione Real-Time
   • Questo sistema consente una visione diretta e in tempo reale della scena che sarà catturata, senza lag o ritardi come può accadere nei mirini elettronici delle fotocamere mirrorless.
3. Feedback per la Composizione e la Messa a Fuoco
   • Permette ai fotografi di avere un feedback immediato e accurato per la composizione dell’inquadratura e la messa a fuoco, rendendo le reflex particolarmente popolari tra i fotografi professionisti e appassionati.

Conclusione

Il sistema di specchio e pentaprisma nelle fotocamere reflex offre ai fotografi un’esperienza di visione ottica diretta e accurata, che è uno dei motivi principali per cui queste fotocamere sono ancora preferite da molti professionisti. Lo specchio consente di vedere attraverso l’obiettivo, mentre il pentaprisma corregge e fornisce un’immagine luminosa e nitida, rendendo la composizione e la messa a fuoco intuitive e precise.

L’utilità dello specchio e del pentaprisma nelle fotocamere reflex (DSLR) risiede principalmente nel fornire al fotografo una visione diretta, luminosa e accurata della scena inquadrata attraverso il mirino ottico. Questo sistema offre numerosi vantaggi che influenzano sia la composizione dell’immagine sia l’esperienza di scatto complessiva.

Utilità dello Specchio nelle Fotocamere Reflex

1. Visione Ottica Diretta
   • Lo specchio consente al fotografo di vedere esattamente ciò che l’obiettivo sta inquadrando in tempo reale, senza ritardi o distorsioni. Questa visione ottica diretta è essenziale per una composizione accurata e permette di visualizzare immediatamente eventuali cambiamenti nell’inquadratura, nell’esposizione e nella profondità di campo.
2. Precisa Messa a Fuoco Manuale
   • Poiché il fotografo guarda direttamente attraverso l’obiettivo, la messa a fuoco manuale diventa molto più precisa. La chiarezza e la nitidezza dell’immagine nel mirino permettono di controllare con maggiore esattezza il punto di fuoco, particolarmente utile in situazioni di macrofotografia o fotografia di ritratto, dove la precisione è fondamentale.
3. Feedback Immediato per l’Esposizione e la Profondità di Campo
   • Guardando attraverso il mirino ottico, il fotografo può vedere come le impostazioni dell’esposizione (come apertura e velocità dell’otturatore) influenzeranno l’immagine finale. Alcune fotocamere offrono anche la possibilità di anteprima della profondità di campo, grazie al pulsante di anteprima della profondità di campo che chiude il diaframma all’apertura selezionata.
4. Sistema di Autofocus Veloce e Reattivo
   • Il sistema a specchio nelle fotocamere reflex è strettamente legato al modulo di autofocus a rilevamento di fase, che è estremamente veloce e accurato. Questo è un vantaggio significativo per la fotografia d’azione, come quella sportiva o naturalistica, dove è essenziale bloccare il fuoco in modo rapido e preciso.
5. Protezione del Sensore
   • Lo specchio funge anche da protezione per il sensore quando non si scatta. Questo è utile per prevenire l’accumulo di polvere e particelle sul sensore, una caratteristica che non è presente nelle fotocamere mirrorless dove il sensore è sempre esposto.

Utilità del Pentaprisma nelle Fotocamere Reflex

1. Correzione dell’Orientamento dell’Immagine
   • Il pentaprisma è cruciale per correggere l’inversione dell’immagine riflessa dallo specchio, assicurando che l’immagine visualizzata nel mirino ottico sia correttamente orientata (non capovolta o invertita lateralmente). Questa caratteristica rende la composizione dell’inquadratura naturale e intuitiva per il fotografo.
2. Immagini Luminose e Chiare nel Mirino Ottico
   • Essendo un blocco di vetro solido, il pentaprisma offre una trasmissione della luce superiore rispetto ad altri sistemi, come il pentaspecchio, rendendo l’immagine nel mirino più luminosa e nitida. Questo è particolarmente utile in condizioni di scarsa illuminazione, come riprese all’alba, al tramonto o in ambienti chiusi.
3. Durabilità e Affidabilità
   • Il pentaprisma è un componente robusto e duraturo, che non richiede manutenzione o sostituzione. La sua costruzione solida garantisce una prestazione costante e affidabile nel tempo, anche con un utilizzo intenso e in condizioni difficili.
4. Esperienza Fotografica Immersiva
   • La combinazione di specchio e pentaprisma fornisce un’esperienza di scatto più immersiva rispetto ai mirini elettronici (EVF). I fotografi che preferiscono la sensazione visiva naturale e la chiarezza del mirino ottico trovano questo sistema estremamente vantaggioso per la loro esperienza fotografica.

Vantaggi Combinati di Specchio e Pentaprisma

1. Composizione e Scatto Rapidi
   • La velocità e l’immediatezza del sistema di specchio e pentaprisma permettono ai fotografi di comporre e scattare rapidamente, senza preoccuparsi di ritardi di visualizzazione. Questo è un grande vantaggio nella fotografia d’azione, dove la tempestività è fondamentale.
2. Fotografia Professionale e Avanzata
   • Le reflex con pentaprisma di alta qualità sono spesso preferite dai fotografi professionisti perché offrono una rappresentazione chiara e dettagliata della scena, essenziale per valutare con precisione la composizione, la messa a fuoco e la profondità di campo.
3. Migliore Controllo Creativo
   • Grazie alla visione precisa e senza distorsioni offerta da questo sistema, i fotografi hanno maggior controllo creativo durante la realizzazione dell’immagine, potendo anticipare l’effetto finale con un elevato grado di affidabilità.

Conclusione

L’utilità dello specchio e del pentaprisma nelle fotocamere reflex risiede nella loro capacità di fornire una visione diretta, luminosa e immediata della scena inquadrata. Questo sistema offre vantaggi significativi in termini di precisione di messa a fuoco, feedback di esposizione, velocità di composizione e controllo creativo, rendendolo la scelta preferita per molti fotografi professionisti e appassionati che cercano affidabilità e qualità ottica superiore.
